В отопительных котлах, колонках, другом оборудовании, работающем на природном газе, обязательно используется несколько типов клапанов. Клапаны обеспечивает своевременное перекрытие подачи топлива, регулировку объема газа, поступающего на горелки, сброс избыточного давления в трубопроводе.
Клапаны – основной элемент безопасности газового оборудования. Они отличаются по конструкции, назначению, пропускной способности и способу монтажа.
Для удобства подбора необходимых комплектующих запорная арматура известного немецкого производителя Dungs классифицируется по сериям.

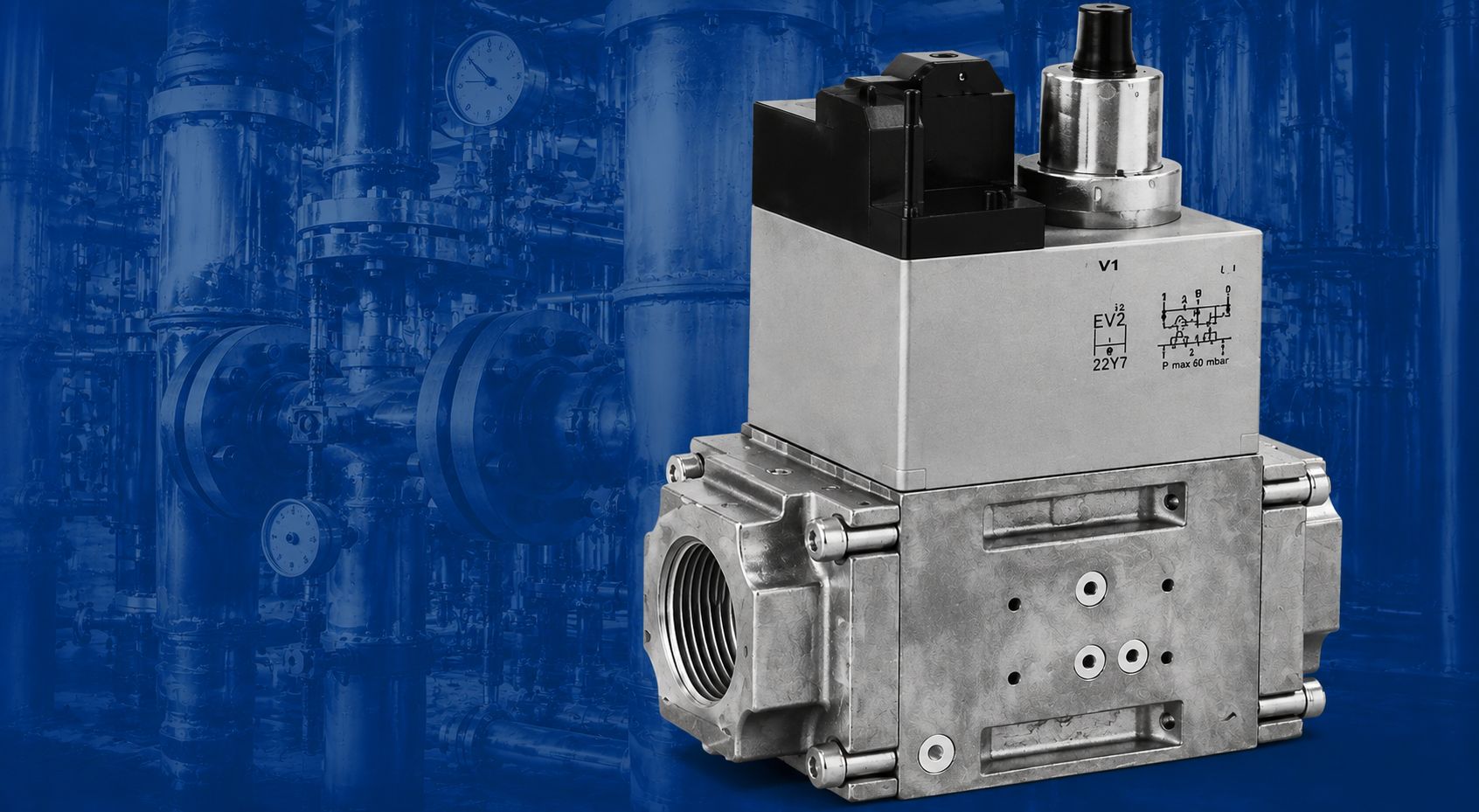

Газовые клапаны бренда Dungs – классификация по сериям
По назначению газовые клапаны делят на несколько серий:

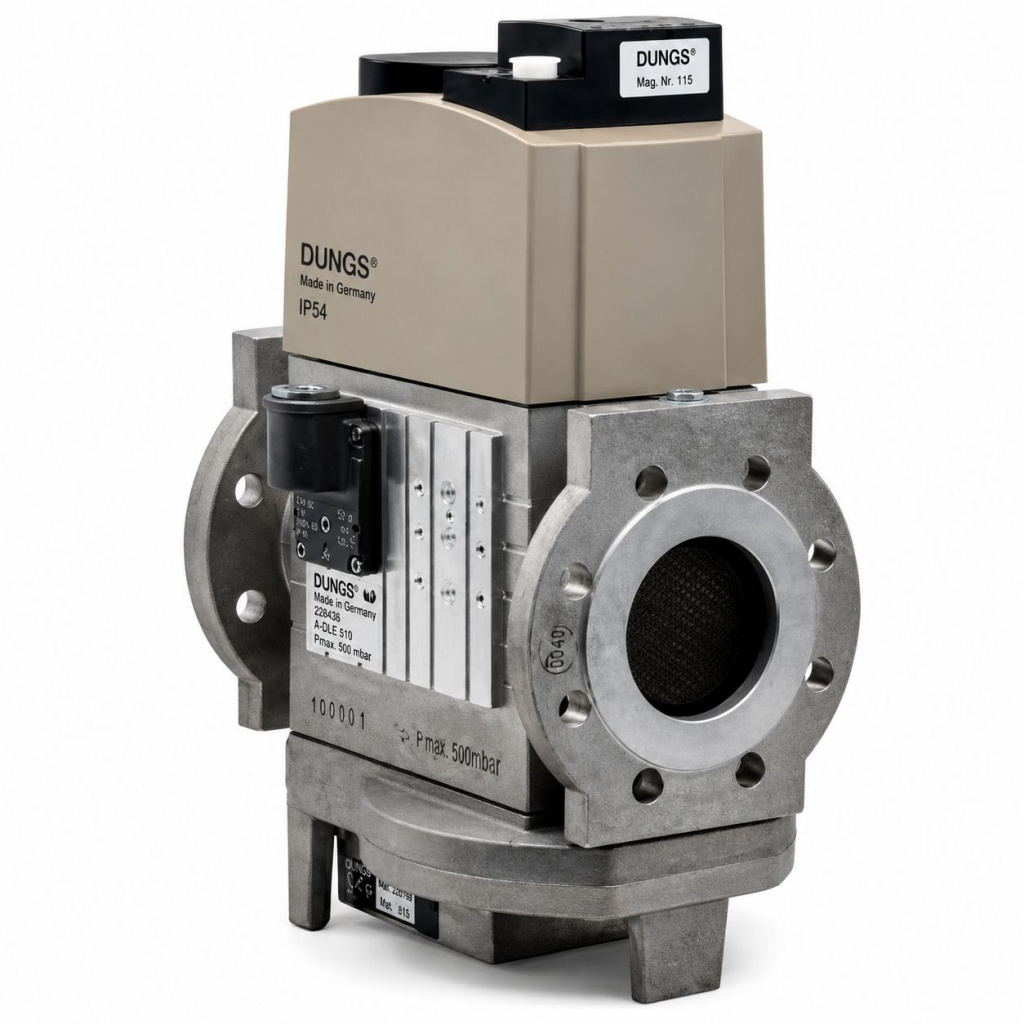

Dungs DMV – двойные электромагнитные клапаны (в одном корпусе установлено два клапана). Такая конструкция позволяет точно регулировать поток газа, гарантирует моментальное перекрытие подачи в случае аварийных ситуаций и плавное открытие канала поступления газа для регулировки давления и экономного расхода топлива. В этой серии представлены клапаны разного функционального назначения:
Dungs DMV арт. 625040 – два 1-ступенчатых клапана в одном корпусе, без регулировки потока, подходят для модернизации нового газового оборудования с двумя отдельными клапанами подачи топлива.
Dungs DMV-D – в компактном легком корпусе 2 одноступенчатых, запорных клапана, обесточенных, быстро открывающиеся/закрывающиеся. Ручное ограничение расхода газа возможно с помощью регулировки основной нагрузки (D) на клапане 1 (V1). Модель рекомендуется для модернизации старых котлов, замены громоздкого оборудования. Дроссель ручной настройки потока обеспечивает точную регулировку потребления, высокую пропускную способность, моментальное перекрытие подачи.
Dungs DMV-DLE – 2 одноступенчатых нормально закрытых клапана, медленное открытие/быстрое закрытие. Настройка времени открытия с секцией быстрого хода 2-го клапана. Ручная регулировка газа по основному объему на 1-м клапане. Настройка основного объема на 2-м клапане вручную. Для модернизации старого котельного оборудования.
Dungs DMV-SE – предусмотрен сервопривод, регулирующий давление на выходе. Можно подобрать модель с разным диапазоном давления подачи.
Dungs DMV-VEF – регулировочный, система фильтрации поступающего топлива, контроль соотношения газ/воздух, реле давления подачи с возможностью настройки нужных параметров.
Dungs ZRD – вся серия ZR представлена двухступенчатыми регулирующими клапанами, которые можно использовать как отсечные (моментально открываются/закрываются) или регулируемые вручную по объему основного хода.
Dungs ZRLE – есть регулировка стартового расхода при медленном открытии канала подачи. Быстрое закрытие, нормально закрытый.
Dungs ZRDLE – регулируемый основной и частичный объемы в целях экономии расхода.
Dungs MV – серия клапанов для подачи газа на факел розжига. Одноступенчатые клапаны с моментальным откликом на закрытие/открытие. Катушка постоянного тока с защитой от сторонних электромагнитных помех.
Dungs MVD – есть возможность ручной регулировки, ограничения основного объема подачи топлива. Есть система фильтрации (грязеуловитель).
Dungs MVDLE – кроме основной регулировки подачи есть плавное и быстрое позиционирование времени открытия.
Dungs SV – одноступенчатый клапан отсечки при нулевом токе, быстрое открытие/закрытие подачи газа на одноступенчатые горелки, без регулировки объема подачи.
Dungs SV-D – ручная настройка ограничения расхода.
Dungs SV-DLE – плавное открытие, быстрое закрытие, регулируемый быстрый ход и ограничение расхода в ручном режиме.
Dungs LGV – при утечке клапан автоматически блокирует подачу топлива.
Вся линейка запорной газовой арматуры Dungs рассчитана на рабочее давление 500 Мбар. Есть возможность подобрать модель клапана по пропускной способности, монтажному подключению (резьбы или фланец).
Поломки газовых клапанов – причины
Основные рабочие узлы клапана – электромагнитная катушка, затвор перекрытия канала, уплотнительные прокладки герметизации.
Причины поломок электромагнитных газовых клапанов:
-
Если вышла из строя электромагнитная катушка, повреждены провода, окислились контакты подключения к электросети, то клапан не будет работать, так как не получает электромагнитный импульс сигнал на открытие/закрытие. Причина этой неисправности – перепады напряжения в электросетях, обрыв проводов, попадание влаги на контакты, появление ржавчины, окиси
-
Клапан закрывается не полностью – газ продолжает поступать на горелки. Причина – внутренние загрязнения на затворе и стенках клапана. Солевые отложения, нагар не дают затвору герметично закрыться и плавно открываться. При использовании топлива низкого качества обязательна установка фильтров и грязеуловителей
-
Повреждены монтажные или внутренние уплотнители. Причина растрескивания, деформации, истирания уплотнителей может быть разной – сильная затяжка соединения, материал уплотнителя не соответствует составу топлива, перепад температур, износ.
-
Механическое повреждение корпуса – может быть вызвано, ударом, сжатием, вибрацией, промерзанием. Трещины на корпусе приводят к утечке топлива, клапан работает некорректно
-
В клапанах розжига, которые непосредственно контактирует с пламенем фитиля, возможен износ термопары
Самостоятельно ремонтировать газовые клапаны опасно, нужен профильный специалист.
Какие поломки газового клапана можно исправить, когда лучше заменить клапан на новый?
Неисправности, которые можно устранить:
- Засор – возможна механическая или химическая очистка специальными составами
- Замена прокладок и уплотнителей – подбирайте материал уплотнений в зависимости от вида, качества очистки топлива. NBR — твердость, стойкость к истиранию, чувствителен к перепадам температур, влаге и устойчивостью, эластичен, для внутренней герметизации, EPDM – высокая прочность, долговечность, VITON – для монтажных соединений, PTFE – для систем, работающих при высоком давлении, температуре
- Восстановление проводки, зачистка контактных соединений
Если сломана электромагнитная катушка, поврежден корпус, износился шток и затвор, то клапан надежней и безопасней заменить на новый. Установка стабилизаторов напряжения, систем фильтрации топлива поможет избежать быстрой поломки, продлить срок эксплуатации электромагнитного клапана.
