Газовый клапан – запорная арматура, регулирующая подачу, перекрытие поступления топлива к горелкам, фитилю розжига. Механические и электромагнитные газовые клапаны обеспечивают безопасную эксплуатацию, позволяют контролировать расход топлива, давление подачи газа, диапазон температуры теплоносителя.
В современных системах отопления, газоснабжения чаще применяются электромагнитные клапаны. Эту запорную арматуру обязательно устанавливают на отопительных котлах, колонках, баллонах, газовом оборудовании, трубопроводах систем отопления, газоснабжения.
Классификация, назначение газовых клапанов Dungs по сериям
Газовые клапаны Dungs классифицируются по функционалу (сериям):
- DMV-D – объединены 2 запорных клапана в одном взрывозащитном литом корпусе
- DMV-DLE – 2 одноступенчатых клапана в обесточенном контуре. Плавное открытие, оперативное перекрытие подачи
- DMV-SE – регулировочно-отсечные, имеют встроенный серворегулятор давления подачи газа
- DMV-VEF – есть система фильтрации топлива, регулятор давления, контроль соотношения газа и воздуха в топочной камере
- ZRD – положение нормально закрытый, отсечной, 2-ступенчатый
- ZRDLE – 2-ступенчатый, нормально закрытый, отсечной и регулировочный, с настройкой расхода топлива
- ZRLE – отсечной и регулировочный, двухступенчатый, нормально закрытый, без контроля расхода
- MV – нормально открытый, одноступенчатый, для блока розжига
- MVD – одноступенчатый, нормально закрытый, отсечной
- MVDLE – запорный, 1-ступенчатый, нормально закрытый, регулировочный
- SV – для 1-ступенчатых горелок, нормально закрытый, быстродействие на открытие/ закрытие
- SV-D – предусмотрен дроссель расхода топлива
- SV-DLE – контроль расхода, регулируемый по скорости открытия подачи
- LGV/5 – блокировочный отсечной, нормально открытый
Чтобы выбрать нужную модель газового клапана надо учитывать комплекс характеристик оборудования, системы отопления, режим эксплуатации.
Выбор газового клапана – параметры, технические характеристики, особенности
Серии клапанов Dungs - основные особенности, характеристики.

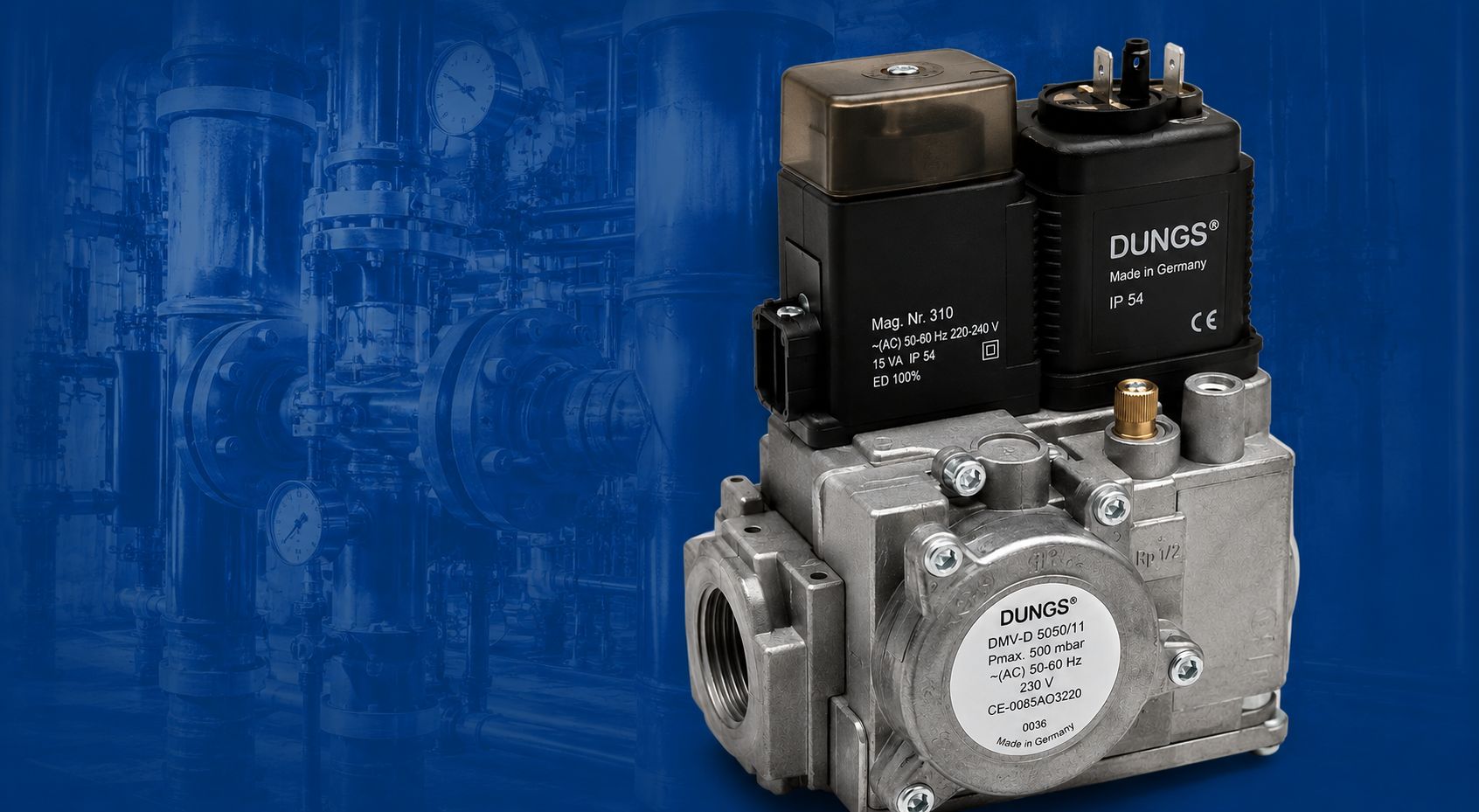

Dungs DMV
В этой серии с предельным давлением 500 бар представлено несколько моделей двойных ЭГК:
Dungs DMV-D 520/11 – 11-я серия рекомендована для модернизации старых газопоршневых горелок котлов ДКВР и ПТВМ. Обеспечивает плавный розжиг за счет медленного открытия, настройки при помощи встроенного регулятора.
Dungs DMV-D 525/11 Eco – для замены двух одиночных клапанов. Два нормально закрытых клапана в одном корпусе. Моментальное закрытие и возможность регулировки скорости открытия.
Dungs DMV-DLE 5125/11 – два нормально закрытых предохранительных запорных клапана в одном корпусе. V1 быстрое открытие, быстрое закрытие. V2 – медленное открытие и быстрое закрытие.
Dungs DMV-SE – встроен серворегулятор выходного давления. Есть возможность подобрать модель по входному давлению – от 100 до 360 Бар и по регулируемому выходному, в диапазоне 2 – 20 Мбар, 5 – 80 Мбар, 30 – 300 Мбар
DMV-VEF 5065/11 – плавно скользящий регулировочный клапан. Объединяет в одном корпусе грязеуловители, регуляторы соотношения газ/воздух, клапаны и реле давления. Обеспечивает оптимальное смесеобразование в горелках с принудительной подачей воздуха и горелках с предварительным смешиванием.
Интегрируются с реле давления, герметичности, клапаном розжига и клапаном безопасности. Требуют установки фильтров, чувствительны к качеству очистки топлива.
Dungs ZR
2-х ступенчатые электромагнитные клапаны ZR используются для подачи, ограничения, отключения и прекращения подачи газа к газовым горелкам и газовым приборам.
Dungs ZRD 407/5 – быстрое открытие и быстрое закрытие. Возможна настройка основного хода.
Dungs ZRLE 407/5 – медленное открытие с регулируемым быстрым ходом, быстрым открытием/закрытием. Основной ход регулируется, возможна частичная настройка в нескольких модулируемых положениях открытия.
Dungs ZRDLE 410/5 – с медленным открытием и регулируемым быстрым ходом по объему пускового газа. Имеет основную и модулируемую регулировку.
На все модели серии возможен монтаж сигнального контакта закрытого положения.
Dungs MV
Серия MV предназначена для открытия/закрытия подачи газа к блоку (факелу) розжига. Одноступенчатые клапаны с быстрым открытием и закрытием, менее 1 секунды.

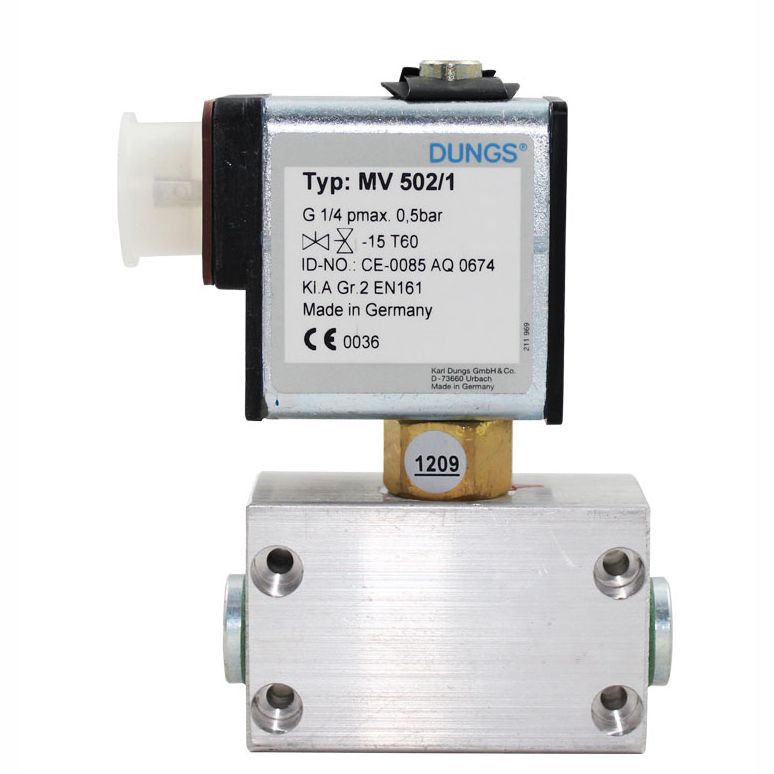

Dungs MV 502 – быстрое открытие/закрытие, без основной регулировки хода.
Dungs MVD 520/5 – ручная настройка текущего объема путем регулировки основного объема.
Dungs MVDLE 225/5 – постепенное открытие, моментальное закрытие. Есть настройка времени открытия с модулируемым диапазоном хода, предусмотрена основная регулировка объема.
У всех моделей серии проводка с блоком подавлением радиочастотных помех в клеммной коробке с винтовым соединением PG. Есть встроенные фильтры и грязеуловители.
Dungs SV
Для промышленных систем отопления, где надо устанавливать один или два последовательных запорных клапана с подтверждением закрытия. Одноступенчатые предохранительные ЭГК отключения при нулевом токе для одноступенчатых горелок с регулировкой расхода.
Dungs SV 515 – быстрое открытие и закрытие, рекомендуются для двойной последовательной установки, с подтверждением поэтапного закрытия.
Dungs SV-D 505 – дроссель расхода по заводским настройкам полностью открыт, возможна ручная регулировка.

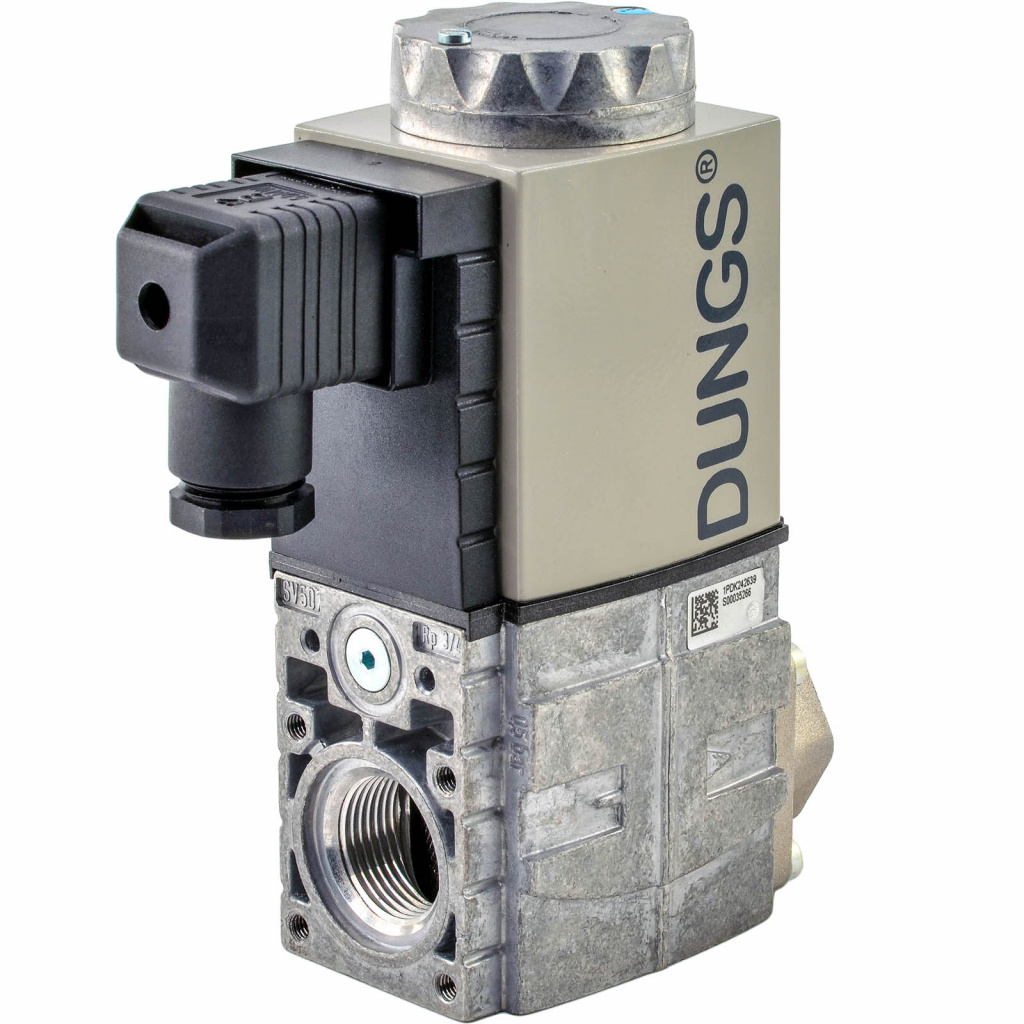

Dungs SV-DLE 510 – медленно открывающийся с регулируемым быстрым ходом для запуска подачи газа.
Два варианта корпуса: 604 – нет подтверждения закрытия, 614 – есть подтверждение закрытия.
Dungs LGV/5 – выпускной клапан сброса давления для газовых горелок и оборудования, обычно открытый. Моментальное закрытие/открытие, скорость переключения макс. 1000/ч.
Все клапаны бренда Dungs характеризуются быстротой срабатывания, точными настройками, широкими функциональными возможностями.
