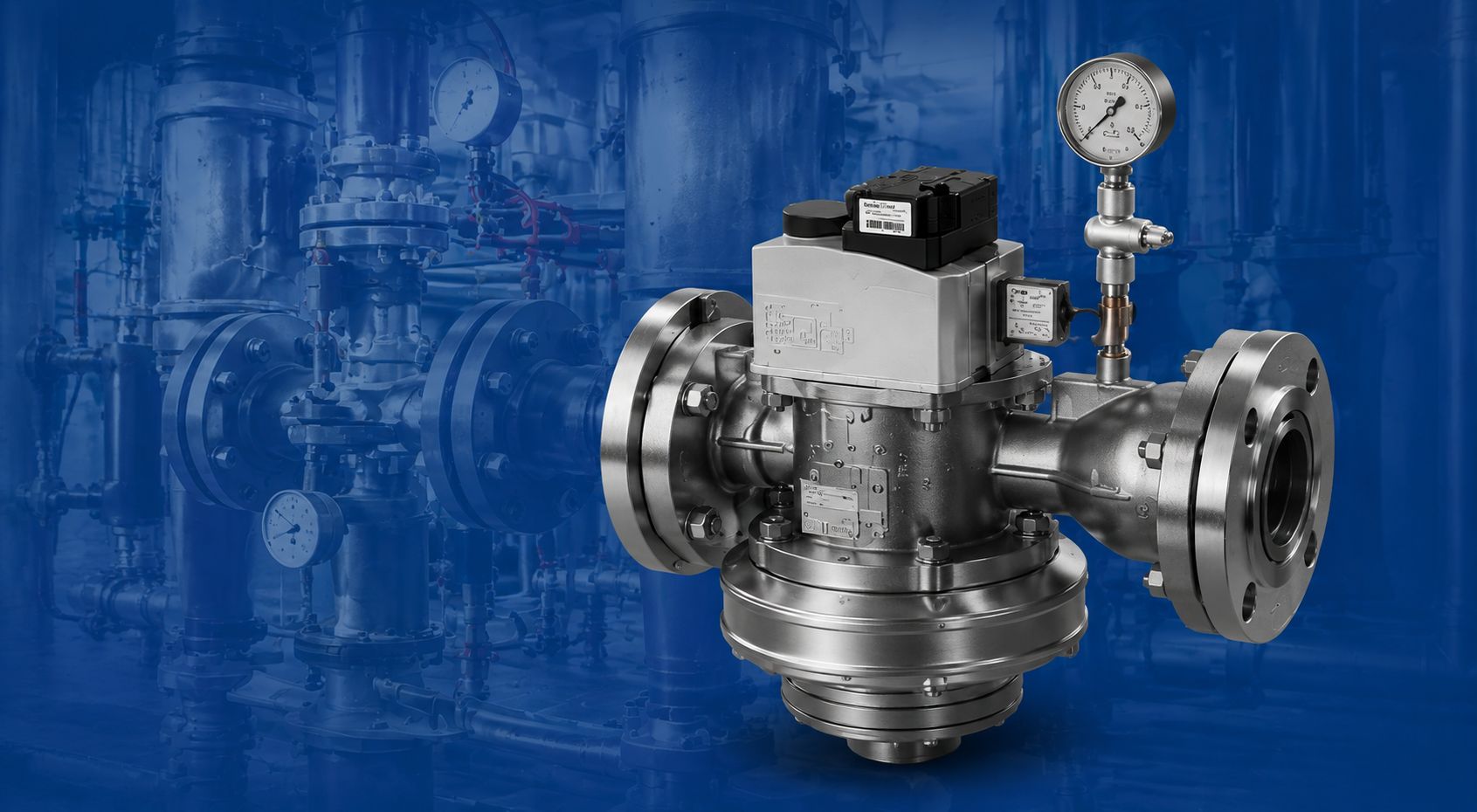

Регуляторы перепадов давления важно устанавливать в отопительном оборудовании если давление в снабжающем трубопроводе нестабильно. На горелки котла или колонки, другого газового оборудования топливо должно поступать при заданных диапазонах давления.
Что может случиться, если давление подачи будет выше или ниже требуемого диапазона?
Риски высокого и низкого давления подачи газа на горелки
Если давление подачи существенно выше предельного нормативного, то регулирующий клапан горелки просто перестанет работать и будет постоянно открыт. В итоге увеличится расход топлива, возникает риск загазованности топочной камеры, горелка не будет отключаться.
Если топливо подается на горелки ненормируемым, то горение нестабильно, существует вероятность отрыва пламени, что увеличивает расход топлива и приводит к быстрому выходу из строя автоматики и датчиков котла.
Если давление слишком низкое, то клапан не будет срабатывать на открытие и подачу топлива. Котел просто не будет включаться.
Как настроить регулятор давления, с использованием расходомера
Расходомер измеряет количество поступающего на горелки топлива за единицу времени. Если измерить показатели расходомера на входе и на выходе из регулятора давления, то получаем разницу расхода, которая установлена в базовых настройках регулятора давления.
Многие модели регуляторов давления с высокой пропускной способностью, такие как Dungs FRS 5080, в базовой комплектации снабжены регулировочной пружиной, обеспечивающей выходное давление газа от 10 до 30 Бар. Чтобы установить нужные параметры выходного давления, в соответствии с техническим паспортом отопительного оборудования, подбирается пружина регулировки с нужным диапазоном показателей давления на выходе – от 2.5 до 5 000 Бар. Например, пружина для Dungs FRS/FRNG на 5 – 20 Бар или пружина на 100-150 Мбар.
Как настраивать регулятор давления расходомером – пошаговая инструкция:
- Расходомер или манометр устанавливается перед регулятором – он будет показывать давление из распределительной снабжающей газовой сети
- Второй расходомер или манометр устанавливается после регулятора – прибор будет фиксировать расход или давление на выходе из регулирующего запорного клапана
Важно. При монтаже обязательно проверьте герметизации всех соединений. Если будет утечка газа, то, во-первых, показатели давления будут не корректными, во-вторых, сам регулятор будет работать неправильно и, в-третьих – это опасно.
- Поворачивая вентиль регулятора, можно определять диапазон давления на выходе, при котором клапан открывается и газ поступает на горелки.
- Медленно поворачивая вентиль, корректируем нужное давление на выходе из регулятора, руководствуясь показателями второго расходомера. Выставляем показатель расхода топлива, который нам нужен для эффективной работы котла отопления.
Регулятор давления – запорная арматура безопасности, но его установка необходима не всегда.
Назначение регулятора давления, когда необходим монтаж этой запорной арматуры
Если давление в распределительной сети стабильное, то установка регулятора давления не имеет смысла. В этом случае имеет смысл установить автоматику и запорную арматуру, которая помогает экономить расход топлива. Например, газовые мультиблоки – обеспечивают полный автоматический контроль и настройку работы котла по давлению, температуре нагрева теплоносителя, автоматическому розжигу, вентиляции.
Регуляторы перепада и стабилизации давления необходимы для распределительных коммунальных сетей, когда надо корректировать давление из распределительной снабжающей сети и давление топлива, подаваемого в домовую газовую сеть.
Например, Dungs FRM 100050 ND – регулятор среднего давления, стабилизирует высокие показатели давления из сети поставщика до нормативных в домовой отопительной газораспределительной системе. При предельном входящем давлении в 10000 Мбар, регулятор стабилизирует показатели на выходе до 30 – 100 Мбар.
Для бытовых отопительных котлов имеет смысл выбрать модель регулятора давления Dungs FRNG 510, обеспечивающую большие возможности настройки работы котла. Регулятор может контролировать процентное содержание газа и воздуха, что важно для котлов с закрытой топочной камерой. Устройство отличается высокой точностью регулировки давления на выходе в диапазоне – 2.5 – 9 Мбар, нижний показатель важен для частных домов, где удаленность и нестабильное или низкое давление подающей распределительной сети влияет на работу котла, при отсутствии нужного давления горелки часто отключаются.
Важно. При выборе регулятора давления обязательно проконсультируйтесь со снабжающей газовой компанией. Надо знать, какое предельное давление бывает в распределительной сети, какие регуляторы совместимы с нагрузками на сети именно этого поставщика топлива.
Виды и назначение регуляторов давления
Надежный и популярный бренд Dungs предлагает несколько серий регуляторов давления для применения в разных газовых сетях:
- Dungs FRM – серия регуляторов для стабилизации среднего давления. Преобразует очень высокое давление в распределительной сети в допустимые показатели, необходимые для коммунальной газовой сети многоквартирного дома или производственной линии.
- Dungs FRS – арматура с внутренним трубопроводом, позволяющая регулировать показатели давления в разных диапазонах. Предусмотрена установка разных серий пружин регулировки. Универсальная арматура с диапазоном давления на выходе от 2 до 5 000 Бар.
- Dungs FRNG – универсальная конструкция для контроля процентного соотношения воздуха и газа, обеспечивает работу котла при нулевом давлении, гибкая настройка за счет пневматической корректировки показателей давления – 2,5 – 9 Мбар. Есть модели с другими диапазонами. Всегда можно подобрать арматуру по нужным техническим характеристикам котла, колонки, оборудования.
Компания предлагает профессиональный выбор регуляторов давления, другой газовой арматуры и комплектующих для ремонта и техобслуживания. Гарантировано сертифицированное оригинальное качество и разумные цены
